Картофелекопалка для мотоблока

Как сделать самодельную картофелекопалку для мотоблока

Прежде, чем приступить к изготовлению картофелекопалки для мотоблока, следует определиться, какой именно вид копалки вы хотите иметь в своем хозяйстве. Это во многом зависит от плотности почвы, так как, например, простая стрельчатая копалка легко справится с легкими почвами. При почве с плотной структурой простая копалка вам мало чем поможет – здесь более уместна конструкция с транспортерным механизмом.

Сделать простую картофелекопалку достаточно легко – для этого не требуются особые знания и умения.

Сошку для стрельчатого типа можно вырезать из старой лопаты, а в качестве направляющих стержней используются зубья от вил или арматура.

Необходимые инструменты и материалы

Чтобы сделать мотоблочный картофелекопатель вибрационного типа, потребуется немного больше времени и умения, а также специальные инструменты и оборудование.

Итак, нам в распоряжение нужно:

• аппарат для сварки;
• угловая шлифовальная машина (болгарка);
• электродрель и сверла по металлу;
• набор ключей;
• кувалда (тяжелый молоток);
• уровень, штангенциркуль, угольник,

Когда все будет в наличии, можно приступать к изготовлению агрегата.

Потребуются следующие материалы:

• металлический профиль П-образный (швеллер №8);
• сталь листовая толщиной около 8 мм;
• стальные или железные прутья 10 мм в сечении;
• железный уголок (металлопрокат);
• металлическая труба для стоек;
• крепежные элементы – пластины и стальные болты с гайками №10;
• роликовая цепь;
• колеса – металлические или на резиновом ходу.

Изготовление и сборка картофелекопалки

В конструкцию вибрационного картофелекопателя для мотоблока входят:

• рама-основа;
• лемех для вскапывания;
• подвесная система;
• тяга регулировки;
• грунтозацепы или колеса.

Сборку мотоблочного агрегата начнем с изготовления отдельных составляющих.

1. Рама сваривается из железного швеллера №8 и уголка 63×40 мм. Длина рамы должна быть приблизительно 120 см.

1. Один швеллер привариваем на расстоянии одной трети от начала рамы, а второй – приблизительно на расстоянии 1/6 от переднего края. Швеллеры послужат основанием для крепления регулятивной части копалки.

1. К боковым краям рамы с обеих сторон вертикально к земле привариваем на расстоянии друг от друга 10 см металлические стойки разной длины, начиная от 50 см (далее – 40, 30 и т.д.). К этим стойкам будет приварено основание для прутьев решетки.

1. К коротким стойкам с обеих сторон рамы наварите остатки швеллера. В итоге вы должны получить два жестких треугольника, на которые будет крепиться лемех.

1. Вырезаем из листового металла пластину нужной длины шириной приблизительно 30 мм и привариваем один ее конец к любому из полученных треугольников. Даем остыть, затем изгибаем ее при помощи кувалды и прикручиваем ко второму треугольнику на болтах.

1. Для изготовления лемеха подойдут металлические пластины, старый плуг или разрезанный вдоль кусок трубы диаметром 200 мм. Изгибаем по типу плуга и делаем округлую заточку детали, чтоб при работе не резать клубни картофеля. Крепим лемех к кожуху элеватора на четырех болтах, надежно затянув гайки.

1. Нарезаем арматуру на прутья необходимой длины так, чтобы один конец можно было приварить к металлической пластине, а другой свободно выступал за пределы рамы мотоблочной копалки. Привариваем прутья к металлической пластине, оставляя второй конец свободным, на расстоянии 4-5 см друг от друга. На боковые стороны элеватора поверх прутьев можно наварить полосы из листового металла, чтобы клубни не вываливались по бокам.
2. Свободные концы арматуры навариваются на металлическую скобу, изготовленную из полосы металла или трубы небольшого сечения. Скоба для подвижности укрепляется на конце рамы с помощью шарниров.

1. При желании элеватор можно заменить очистительным барабаном. Он изготавливается в форме полуцилиндра из металлических полос и арматуры.

1. Устанавливаем редукционный узел, который позволит изменять наклон элеватора и угол наклона лемеха. Редукционный блок крепится к стержню ползунка на подшипниках.

1. Крепим с помощью звездочек стержень соединяющего моста. Навариваем на него с обоих концов металлические диски и крепим колеса.
2. Крепят картофелекопалку к мотоблокам разных типов аналогично креплению другой техники.

Какой бы тип копалки вы ни выбрали, в любом случае самодельные картофелекопалки для мотоблока существенно облегчают земледельческий труд и при этом помогают значительно сэкономить на приобретении копалки промышленного производства.

Оборудование с транспортером

Конвейерная картофелекопалка транспортерная имеет стандартный вид, при котором главными элементами является лемех и платформа с транспортером. Особенности:

• на платформу устанавливается транспортер, вид которого регламентируется требованиями;
• простая конструкция позволяет совершать установку на почти любой вариант мотоблоков, в том числе отечественного производителя;
• часто используется в местах с твердой или суглинистой почвой;
• картофелевыкапыватель для мотоблока создается строго по заданным параметрам транспортера и платформы, так как это необходимо для нормального выкапывания клубней.

При самостоятельном создании стоит учесть два фактора, которые повлияют на установку и эксплуатацию. Первым фактором являются размеры устройства, позволяющие закрепить механизм на мотоблоке. Расчет всегда должен производиться с учетом параметров техники. Другой фактор – проявление универсальности. Большую часть самодельных устройств транспортерного типа можно дополнить вторичными элементами.

Обзор картофелекопателей

Лучшие производители выпускают две категории данного товара:

• пассивные;
• активные.

Остановимся на каждом типе более подробно.

Пассивные

Представляет собой навесное оборудование, отличающееся элементарной конструкцией и бюджетной стоимостью. У него несколько названий: стрельчатая, простая или веерная. Рабочие элементы: лапа с закрепленной «лопатой», к которой приварены пруты. Относится к категории универсальных. Функционирует следующим образом:

1. Посредством лопаты происходит подрезание слоя земли, где располагается картофель.
2. Проходя над прутьями, клубни очищаются от грунта, и остаются на поверхности.
3. Потом следует ручная работа – идет помощник и собирает урожай.

По отзывам собственников — надежная продукция, но высокой производительностью похвастаться нельзя. К тому же 1/6 часть урожая может остаться в почве. К отрицательным моментам также стоит отнести значительный расход топлива, а также незначительную глубину копки, которая не превышает 15 сантиметров. Ширина захвата — всего 20 сантиметров. Данная техника крепится к культиватору или мотоблоку посредством сцепки.

Кроме картофельных, их используют для луковых, морковных, чесночных и свекольных посевов. В процессе уборки овощи сохраняют товарный вид. Аппараты осиливают средние и легкие грунты. Ознакомимся с сильными и слабыми сторонами:

Достоинства	Недостатки
Легко крепится	Небольшая глубина копки и незначительный захват
Может применяться с маломощными агрегатами	Сбор урожая происходит вручную, что существенно замедляет процесс
Недорогая	КПД на уровне 85 – 90%
Выпускается разных видов	Если поля существенной площади, то будет большой расход топлива
Копание осуществляется на второй и третьей передаче	Копка происходит через рядок
Надежная и долговечная	Используется только в средних и легких почвах

Активные

Бывают двух видов:

• транспортерные;
• вибрационные.

Предназначены для подобных конструкций, и крепятся к ним посредством:

• редуктора;
• вала отбора мощности;
• ремня;
• специального адаптера.

Вибрационные модели еще называются грохотными. В народе часто используется слово «трясучка». Работает при помощи лемеха и вибрирующего стола. Происходит это следующим образом:

1. Ножом подрезается грунт, где растет картофель (около 20 сантиметров). Ширина захвата – 39 сантиметров.
2. Попадая на трясущуюся решетку, корнеплоды очищаются от земли.

Можно конструкцию усовершенствовать, подсоединив к ней сетку. Устройство оснащается двумя или одним эксцентриком. Первый вариант считается более продуктивным, так как имеет КПД до 98%.

Достоинства	Недостатки
Осилит тяжелые грунты	Средняя цена значительная
Корнеплоды поднимаются на поверхность	Неэффективна на маленьких наделах
Экономия времени	Чувствуется вибрация
Быстрота выкопки
КПД практически 100%
Клубни очищены от земли
Низкий расход топлива
Комфортная
Отсутствие поврежденных овощей

Транспортерные модели, в свою очередь, разделяются на ленточные и конвейерные. Они от вышеуказанного товара отличаются  тем, что имеют ленту (решетчатый транспортер), через который просеивается земля с картофелем. Особенность заключается  том, что изобретение хорошо вспахивает почву, оставляя бульбу неповрежденной. Работает с большой скоростью, топлива расходуется минимальное количество, урожайность сохраняется на уровне 98%, не вредит внешнему виду клубней.

Подходит для всех типов почв, невзирая на капризы погоды. Относится к категории усовершенствованных моделей, так как в состоянии просеивать картофель, отделяя его от земли и оставляя на поверхности. Присутствуют и незначительные недостатки, как то существенная цена, но агрегат того стоит.

Необходимые инструменты

Для работы потребуются следующие материалы и инструменты:

• трубы из легированной стали диаметром 4 см;
• уголки «шестерки»;
• арматура толщиной 10 мм;
• цепь;
• шестерни;

• турбина;
• сварочный агрегат;
• разводной ключ;
• дрель;
• болты с гайками и контршайбами.

Хорошая сталь необходима для изготовления лемеха – она должна быть довольно толстой (не менее 4 мм). Конструкция имеет сварную раму, подвески, тяги, которые позволят регулировать динамические элементы – колеса и зацепы.

Сделать агрегат самостоятельно не представляет особой сложности. Такую картофелекопалку реально можно применять на любых, даже очень плотных почвах.

Самостоятельно умельцы конструируют картофелекопалки двух разновидностей.

Немного сложнее обстоят дела с созданием транспортерных и барабанных агрегатов, поскольку их конструкции будут немного сложнее, но технически реализовать создание таких агрегатов вполне реально.

Если собирать урожай приходится на обширных площадях, то стоит обратить внимание на грохотную или транспортерную картофелекопалку. Для дачного или садового участка в 10 соток может вполне подойти и веерная копалка

Недостатки всех картофелекопалок заключаются в том, что они «не вынимают» всего урожая. Клубни, которые растут в сторону от обрабатываемой полосы, не попадают в поле действия плуга.

Как сделать грохотную картофелекопалку самостоятельно

Когда в хозяйстве имеется минитрактор или мотоблок, например, таких марок, как Нева, МТЗ, Салют, производства Москва, то такое навесное оборудование, как картофелекопалка, можно сделать самостоятельно. Выполнение агрегатов зависит от навыков использования инструментов, сварки, их наличия и понимания действия механизмов. Некоторые узлы или элементы можно приобрести отдельно, заказать выточить детали, использовать съемные части с других устройств.

Стоит отметить! Вибрационный картофелекопатель нельзя назвать простым для самостоятельной сборки устройством.

Инструменты, которые потребуются:

• болгарка;
• дрель;
• сварочный аппарат;
• уровень,
• рулетка.

Используемые материалы и элементы:

• металлический профиль;
• листовой металл;
• металлические уголки;
• металлические прутья;
• тяги;
• рулевые наконечники;
• стойки стабилизатора;
• шкивы картофелекопалки и мотоблока разного размера;
• приводной ремень;
• болты;
• колеса;
• валы;
• материалы для шарниров.

Чертеж копалки

Для начала работы необходимо составить чертеж, учитывая нужный размер копалки. Может использоваться готовая схема или просмотр устройств уже существующих заводских конструкций. Вибрационная копалка состоит из: рамы-основания, лемеха-ножа, сцепного, редукционного узла, поликлинового ремня, валов, опорных колес.

Порядок работы для сбора конструкции самодельной картофелекопалки:

1. Делают сварную раму: профильную трубу 40*40 мм или 50*50 мм, а возможно любую, которая есть, но не тонкую, нарезают в нужный размер: две короткие, две длинные. Соединяют элементы сваркой, создавая прямоугольную раму. Края шлифуются;
2. К задней части рамы приваривают направляющие для стоек с колесами, которые буду держать конструкцию сзади. В держателе просверливают отверстие для крепления стоек колес с помощью болтов. Изготавливают стойки, к ним крепятся опорные колеса, просверливают отверстия для регулировки под нужную глубину выкапывания. Колеса могут быть металлические, резиновые или грунтозацепные, которые будут лучше идти по типу почвы на участке;
3. Для передней части сооружают сцепное устройство, соединяющее копалку для картофеля с мотоблоком, его можно сделать с регулировкой сцепки, по образцу для требуемой модели или купить готовое;
4. Внутрь рамы приваривают держатели для шарниров, в форме треугольника на которых будет подвешен грохот;
5. К раме приваривают кронштейн, для установки редуктора и механизма для создания в устройстве вибрации;
6. Из металлического листа изготавливают лемех-нож, надрезаются углы и загибаются. На лемех дается высокая нагрузка, поэтому изготовлять его рекомендуется из прочных материалов, для жесткости сгибы провариваются изнутри, поверху накладывается дополнительная пластина. Основная функция лемеха – разрезать землю, поэтому та его часть, которая будет направлена в почву, затачивается. Лемех крепится к передней части устройства на резинометаллических шарнирах;
7. К лемеху картофельной копалки, к противоположной части от той, которая будет погружаться в землю, привариваются пруты из проволоки или арматуры, сечением 10 мм, которые будут выполнять функцию грохота или просеивателя;
8. Соединяют движущие части: редуктор, рычаг, шатун, тяги, эксцентрик, приводной ремень. Редукционный блок крепится на подшипниках. Крутящий момент с вала мотоблока передается через редуктор на рычаг и шатун, создавая вибрацию лемеха-грохота;
9. Для уменьшения вибрации устанавливают пару эксцентриков, в этом случае копалка работает более плавно и мягко. К тому же дополнительный эксцентрик, снимая вибрацию с мотоблока, дает более комфортное управление;
10. Агрегат красят краской для защиты металла.

Корпус мотоблока

При начале эксплуатации грохотной картофелекопалкри ее конструкция может потребовать доработки. Может быть усовершенствован грохот или крутящийся механизм мастером, который понимает, как сделать картофелекопалки своими руками. Решетка очистителя сооружается различных типов, в виде вибростола, барабана или короба. Рама может быть квадратной формы. А нож иногда крепят неподвижно. Части устройства могут соединяться не сваркой, а болтами, что при высокой вибрации устройства может оказаться более надежным креплением. Для натяжения ремня устанавливается пружинное натяжное устройство. Для увеличения сцепного веса можно утяжелить корпус мотоблока, подвесив груз от 50 кг.

Те, кто любит совершенствовать продуктивность работ на приусадебном участке, механизировать различные этапы выращивания овощей, пользуются различной современной техникой. Картофелекопалку для мотоблока своими руками доступно соорудить в разных вариантах, учитывая имеющиеся навыки и материалы.

Изготовление и сборка

Шаг 1. Сначала из металлических уголков и швеллера (или труб) необходимо сварить раму. На ней будет держаться вся конструкция. Длина нашей рамы около 120 см.

Шаг 2. Отступаем от рамы вниз 30 см и привариваем еще один швеллер или трубу для монтажа регулирующих частей копалки.

Шаг 3. Начиная с одного из краев, привариваем (вертикально к земле) металлические стойки. Шаг длины стоек – 10 см (сначала длинная – 50 см, затем поменьше – 40 см, 30 см). К ним привариваем основание, на котором будут находиться прутья решетки.

Шаг 4. Соединяем металлические стойки между собой остатками швеллера. После варки они должны напоминать треугольник.

Шаг 5. К одному из треугольников нужно приварить металлическую пластину (из листового металла, шириной около 30 см). После того как сварка полностью остынет, необходимо согнуть ее при помощи кувалды и закрепить у второго треугольника. Лемех можно сделать из заточенных металлических пластин (2 штуки), старого плуга или части трубы (200 мм), которую следует изогнуть по типу плуга и хорошо заточить. Лемех крепится к элеватору болтами (размер 10).

Шаг 6. Привариваем арматуру к основанию, начиная со стороны металлической пластины. Другая ее сторона ходит свободно. Промежуток между арматурой – 4–4,5 см. По бокам прутьев можно приварить толстый листовой металл. Это не позволит корнеплоду вываливаться из решетки по бокам.

Вместо элеватора можно приспособить барабан-очиститель. Он представляет собой полуцилиндр из арматуры (сечение 10 мм), прикрепленный на раму.

Шаг 7. На получившийся элеватор (решетку) устанавливаем валы, которые реагируют на вращение колеса и приводят решетку в движение (вибрация).

Шаг 8. Редукционный блок крепим к стержню с помощью подшипников.

Шаг 9. Собираем опорно-транспортный узел (колеса, роликовые цепи, металлические диски и стержень). Цепи передают вращательные движения на валы. Стержень, выступающий в роли соединяющего моста, крепится звездочками. К нему привариваются диски, к которым крепятся колеса.

Крепление длямотоблока или трактора аналогично крепежу к ним другой техники. О том, как сделать своими руками садовый измельчитель для утилизации листвы, веток и небольших стволов, читайте здесь. Мы расскажем вам также, как избавиться от проволочника на картошке.

Что собой представляет картофелекопатель Торнадо

Одна из наиболее трудоемких работ на огороде – сбор урожая картофеля. Облегчить ее поможет ручной инструмент Торнадо. Устройство картофелекопателя позволяет подхватывать клубни под землей, и извлекать их наверх. Внешне Торнадо для сбора картофеля напоминает вилы, которые и обеспечивают извлечение урожая.

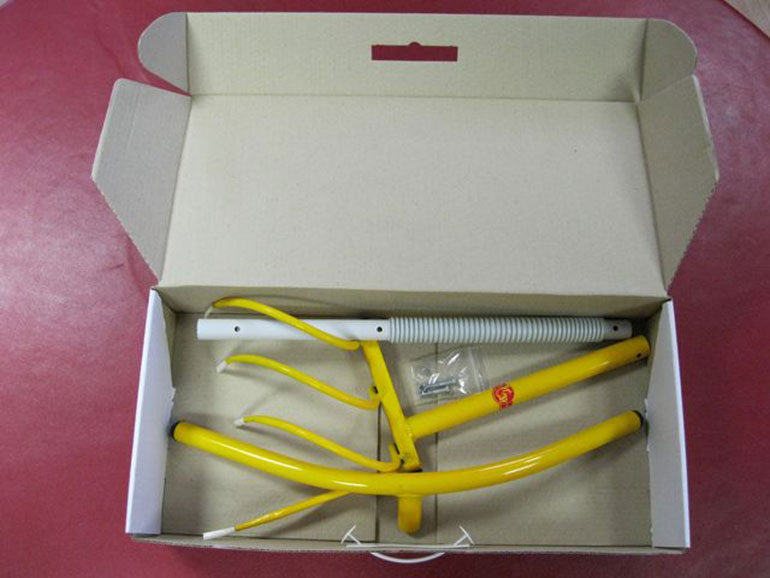

Картофелекопалка Торнадо имеет разборное устройство. Состав комплекта:

• поворотная рукоятка;
• рабочая часть;
• стержень картофелекопателя, регулирующий высоту инструмента;
• болты, гайки для крепежа деталей.

РАСПРОДАЖА Торнадо

Материал изготовления картофелекопалки – одна из важных характеристик. В Торнадо – это закаленная сталь, придающая культиватору прочность. Вес – 2,5 кг. Размер упаковки с картофелекопателем составляет 62 х 29 х 12 см. Зубья картофелекопателя обеспечивают вскапывание на глубину около 0,2 м. без нарушения плодородного слоя.

Высота картофелекопалки Торнадо может быть настроена с учетом роста человека. Это позволяет пользоваться культиватором максимально комфортно. Стойка картофелекопателя имеет 3 одинаковых отверстия:

• самое нижнее для невысоких людей ростом до 1 м. 65 см;
• среднее – для тех имеет рост до 1 м. 75 см;
• верхнее – для высоких, чей рост превышает 1 м. 75 см.

Торнадо картофелекопатель имеет удобную рукоятку. Для дополнительного удобства, и чтобы избежать скольжения рук по металлу, рекомендуется докупить неопреновые грипсы. Они подходят ко всем ручным культиваторам ТМ Торнадо.

Грохотные картофелекопалки

Как сделать самодельную картофелекопалку для мотоблока

Прежде, чем приступить к изготовлению картофелекопалки для мотоблока, следует определиться, какой именно вид копалки вы хотите иметь в своем хозяйстве. Это во многом зависит от плотности почвы, так как, например, простая стрельчатая копалка легко справится с легкими почвами. При почве с плотной структурой простая копалка вам мало чем поможет – здесь более уместна конструкция с транспортерным механизмом.

Сделать простую картофелекопалку достаточно легко – для этого не требуются особые знания и умения.

Сошку для стрельчатого типа можно вырезать из старой лопаты, а в качестве направляющих стержней используются зубья от вил или арматура.

Необходимые инструменты и материалы

Чтобы сделать мотоблочный картофелекопатель вибрационного типа, потребуется немного больше времени и умения, а также специальные инструменты и оборудование.

Итак, нам в распоряжение нужно:

• аппарат для сварки;
• угловая шлифовальная машина (болгарка);
• электродрель и сверла по металлу;
• набор ключей;
• кувалда (тяжелый молоток);
• уровень, штангенциркуль, угольник,

Когда все будет в наличии, можно приступать к изготовлению агрегата.

Потребуются следующие материалы:

• металлический профиль П-образный (швеллер №8);
• сталь листовая толщиной около 8 мм;
• стальные или железные прутья 10 мм в сечении;
• железный уголок (металлопрокат);
• металлическая труба для стоек;
• крепежные элементы – пластины и стальные болты с гайками №10;
• роликовая цепь;
• колеса – металлические или на резиновом ходу.

Изготовление и сборка картофелекопалки

В конструкцию вибрационного картофелекопателя для мотоблока входят:

• рама-основа;
• лемех для вскапывания;
• подвесная система;
• тяга регулировки;
• грунтозацепы или колеса.

Сборку мотоблочного агрегата начнем с изготовления отдельных составляющих.

1. Рама сваривается из железного швеллера №8 и уголка 63×40 мм. Длина рамы должна быть приблизительно 120 см.

1. Один швеллер привариваем на расстоянии одной трети от начала рамы, а второй – приблизительно на расстоянии 1/6 от переднего края. Швеллеры послужат основанием для крепления регулятивной части копалки.

1. К боковым краям рамы с обеих сторон вертикально к земле привариваем на расстоянии друг от друга 10 см металлические стойки разной длины, начиная от 50 см (далее – 40, 30 и т.д.). К этим стойкам будет приварено основание для прутьев решетки.

1. К коротким стойкам с обеих сторон рамы наварите остатки швеллера. В итоге вы должны получить два жестких треугольника, на которые будет крепиться лемех.

1. Вырезаем из листового металла пластину нужной длины шириной приблизительно 30 мм и привариваем один ее конец к любому из полученных треугольников. Даем остыть, затем изгибаем ее при помощи кувалды и прикручиваем ко второму треугольнику на болтах.

1. Для изготовления лемеха подойдут металлические пластины, старый плуг или разрезанный вдоль кусок трубы диаметром 200 мм. Изгибаем по типу плуга и делаем округлую заточку детали, чтоб при работе не резать клубни картофеля. Крепим лемех к кожуху элеватора на четырех болтах, надежно затянув гайки.

1. Нарезаем арматуру на прутья необходимой длины так, чтобы один конец можно было приварить к металлической пластине, а другой свободно выступал за пределы рамы мотоблочной копалки. Привариваем прутья к металлической пластине, оставляя второй конец свободным, на расстоянии 4-5 см друг от друга. На боковые стороны элеватора поверх прутьев можно наварить полосы из листового металла, чтобы клубни не вываливались по бокам.
2. Свободные концы арматуры навариваются на металлическую скобу, изготовленную из полосы металла или трубы небольшого сечения. Скоба для подвижности укрепляется на конце рамы с помощью шарниров.

1. При желании элеватор можно заменить очистительным барабаном. Он изготавливается в форме полуцилиндра из металлических полос и арматуры.

1. Устанавливаем редукционный узел, который позволит изменять наклон элеватора и угол наклона лемеха. Редукционный блок крепится к стержню ползунка на подшипниках.

1. Крепим с помощью звездочек стержень соединяющего моста. Навариваем на него с обоих концов металлические диски и крепим колеса.
2. Крепят картофелекопалку к мотоблокам разных типов аналогично креплению другой техники.

Какой бы тип копалки вы ни выбрали, в любом случае самодельные картофелекопалки для мотоблока существенно облегчают земледельческий труд и при этом помогают значительно сэкономить на приобретении копалки промышленного производства.

Виды

В зависимости от конструкционных особенностей различают копалки барабанного типа, веерные, роторные, механизмы с карданным приводом, с валом отбора мощности и редукторные.

По принципу работы разделяют картофелекопалки трех видов:

• грохотная;
• простая;
• транспортерная.

Грохотная или вибрационная

Копалка вибрационного типа считается наиболее эффективной в сравнении со всеми другими видами оборудования. Она состоит из особого решетчатого стола, а также привода и лемеха. Принцип работы довольно прост: один из основных элементов картофелекопалки – лепеха, углубляется в землю и вместе с картошкой подхватывает верхние слои земли, которые перекладываются на решетку стола. После чего под воздействием незначительной вибрации лишняя земля начинает отслаиваться и «уходить» сквозь щели обратно в землю, а сами корнеплоды уже очищенными выпадают с обратной стороны агрегата.

Такая система позволяет собрать до 98% всех клубней из земли. Ножи косилки заглубляются в землю на 21-25 см и захватывают слой почвы шириной 35-40 см, благодаря такому механизму можно одномоментно обработать довольно значительную площадь посадок. Модель грохотного типа успешно справляется даже с тяжелыми грунтами, после вскапывания абсолютно все клубни остаются лежащими на земле, поэтому фермеру не придется копаться в земляных комьях и искать оставшиеся там клубни.

Впрочем, без минусов не обошлось. Стоимость такой копалки очень высока, кроме того, ее невыгодно использовать на небольших участках, так как затраты на ее покупку и расход топлива попросту не окупятся. Также вибрация нередко передается с косилки на мотоблок, а оттуда на оператора, что может вызывать определенный дискомфорт у оператора.

Простая или стрельчатая

Самым простым вариантом картофелекопалки считается универсальная стрельчатая. Она представляет собой механизм, визуально напоминающий лопату, к которой прикреплены прутья. За счет заостренного края устройство подкапывает землю в междурядьях, а картошка попадает на зубчики устройства. После этого весь ненужный грунт осыпается, а картофелины выкидываются на поверхность посевной площади.

Такая схема имеет немало преимуществ:

• устройство универсально, потому может монтироваться к самым различным модификациям мотоблоков;
• копалка может использоваться даже с мотоблоками малой мощности;
• на современном рынке представлено несколько разновидностей универсальных устройств, что позволяет фермеру подобрать оптимальный вариант исходя из структуры и влажности грунта, а также глубины размещения картофелин;
• повышенная скорость и производительность агрегата, подсоединив такую копалку к мотоблоку, его можно даже включить на вторую или третью передачу;
• универсальная модификация стоит относительно недорого и потому доступна большей части российских дачников и собственников приусадебных хозяйств.

Универсальная модель имеет и свои недостатки:

• копалка заглубляется в землю не более, чем на 15 см, а в ширину ее охват не превышает 20 см;
• после сбора урожая в земле остается не менее 15-20% всего картофеля;
• острые края лопаты нередко режут клубни во время их выкапывания, впрочем, при ручном методе сборки этот показатель гораздо выше;
• урожай можно собирать только рядами – прежде чем приступить к выкапыванию картошки, обязательно нужно вскопать предыдущий ряд.

Транспортерная

Картофелекопалка, предназначенная для тяжелых тягловых мотоблоков. Единственный недостаток такого оборудования – это весьма высокая стоимость. Агрегат с ленточным механизмом немного напоминает вибрационную разновидность устройств, однако, вместо особого стола здесь – движущаяся лента. Во время работы агрегата клубни перемещаются по ней и проходят полную очистку от остатков земли. Такая модель оптимальна для больших ферм, которые выращивают большое количество корнеплодов с коммерческой целью. Урожай такой копалкой можно собрать довольно быстро, причем даже на большой посевной площади.

Транспортерные картофелекопалки

Как укрепить рало и скатную доску

Та часть нашего устройства, которая вынимает картофелины из почвы и переваливает их на скатную прутчатую поверхность, очищающую плоды от земли — называется рало. Крепится рало будет на тех 2-х стойках в 40 и 50 см, которые мы уже приварили к раме. А теперь рассмотрим, как изготовить рало.

Находим железный лист толщиной 0.4 мм. и параметрами 40×40 см. С помощью сварки в нём необходимо проделать 2 отверстия под болт калибра 12. Ещё 2 отверстия пропекаются в стоках с отступом 50 мм от низа.

Понадобится добротный гравер – с помощью его и гайки требуется закрутить лист с максимальной силой.

Повторяем эту операцию с другим металлическим листом и также намертво прикручиваем его с противоположной стороны.

Потребуется ещё один лист железа с параметрами 70×30 см. Толщина — 0.4 мм. Его необходимо приварить в стыке с листами на боках.

На следующем шаге потребуется физическая сила. Если не сможете сами – попросите кого-нибудь. Вам предстоит нанести несколько хороших ударов тяжёлым молотом по центру, так чтобы металл выгнулся в конусовидную форму. Это позволит с большей эффективностью изымать картофелины из земли.

Теперь пришло время сделать ту решетку, сквозь которую будет просыпаться земля от картофелин. Для этого нам понадобятся прутья арматуры диаметром 10 мм и длиною в 120 см. Один их конец должен выходить за основание копалки, а другой необходимо приваривать к нижней части рала. Расстояние между прутьями должно быть примерно 4 см.

Пришло время объяснить, зачем приваривался третий стояк – тот, который находится в задней части рамки и имеет длину 30 см. Он обеспечит надёжное положение прутьев, не позволит им колебаться в воздухе. Между стояками привариваем трубку, а к ней – прутья. То, что края прутьев будут шататься – не страшно, это только избавит картофель от земли.
